Caractéristiques techniques

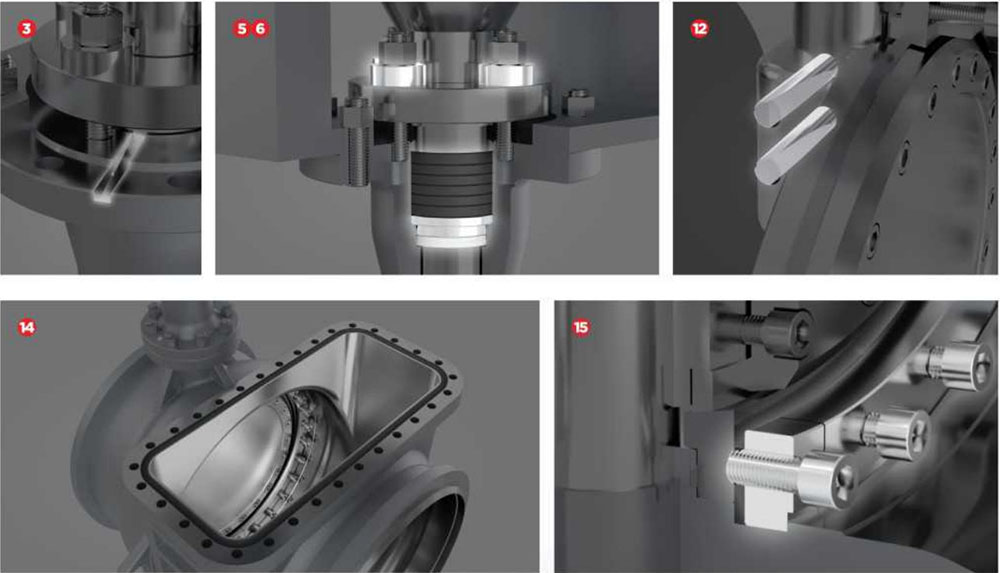

1. Tige : conception à double étanchéité, l’étanchéité primaire étant assurée par un joint à lèvre et l’étanchéité secondaire par une garniture, ce qui permet de réduire l’utilisation de garniture.
2. Conception du chapeau allongé : l’espace entre les pièces et les extensions est strictement contrôlé, ce qui réduit les risques de croisements cryogéniques, évitant le gel de la garniture et un couple excessif susceptible de rayer la tige.
3. Conception autocentrante sur la bride du presse-étoupe et la garniture pour éviter les déséquilibres de contrainte.
4. La conception par éléments finis (FEA) a permis de calculer l’épaisseur optimale du chapeau allongé afin de garantir un refroidissement optimal.
5. La conception de la plaque d’égouttage a d’une part élargi la zone de refroidissement effective, évitant ainsi le gel de la tige et de la garniture, ce qui a permis d’augmenter le couple de serrage ; d’autre part, elle a efficacement empêché la condensation de s’infiltrer dans le corps, assurant ainsi une double étanchéité lors de la connexion du chapeau au corps.
6. Le siège est trempé pour éviter les rayures à température cryogénique. 7. Un canal de drainage est prévu au niveau de la garniture d’étanchéité, dans la tige allongée, pour bloquer efficacement l’écoulement des condensats dans l’alésage de la garniture. Construction à quatre boucles ouvertes.
8. Entrée supérieure avec garniture pour un entretien en ligne.
9. Plusieurs joints d’étanchéité pour une plus grande variété de besoins.
10. Conception d’étanchéité auxiliaire démontable, complémentaire en conditions cryogéniques, avec moins de fuites et de meilleures performances.
11. Goupille conique fixée entre le disque et la tige, évitant ainsi les risques de rotation sous pression différentielle et de fuite.
