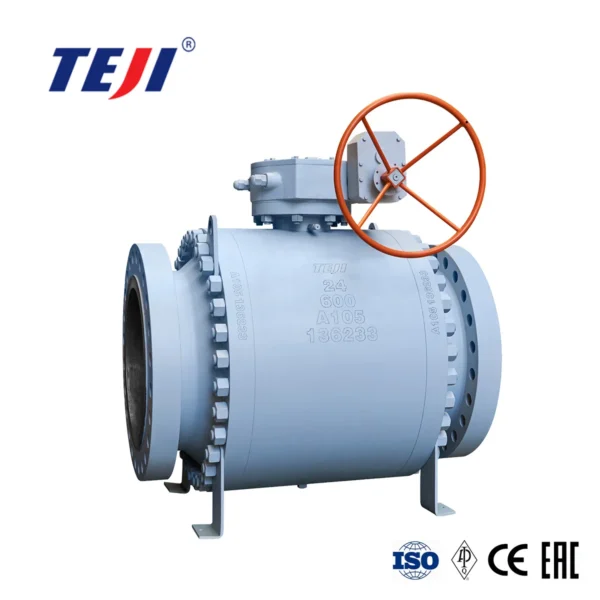

Les vannes à boisseau sphérique à tourillon ont l’obturateur délimité par un tourillon qui empêche les déplacements axiaux de la bille elle-même dans le sens de l’écoulement.
Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province
| Construction | Corps boulonné en deux ou trois pièces |
| Port | Pas réduit, passage intégral ou entièrement raclable |
| Rétention de la tige | Tige anti-éclatement |
| Taux de fuite | ISO 5208 classe A, siège souple, classe D, siège métallique |
| Dispositif antistatique | La conception de la vanne à boisseau sphérique comprend une connexion conductrice d’électricité entre les pièces internes de la vanne et le corps, assurant ainsi la fonction antistatique. |
| Décompression | Décompression automatique de la cavité pour éviter toute surpression dans la cavité du corps (sièges auto-décompression) |
| Bidirectionnel, double blocage et Purge (DBB) avec étanchéité dans les deux sens (DIB-1 et 2 sur demande) | |
| Étanchéité | Métal avec revêtement en carbure de tungstène ou en carbure de chrome. Métal primaire et métal secondaire souple (PMSS) avec dureté différente entre la bille et le siège pour éviter le grippage du substrat. Matériau souple avec polymères thermoplastiques (nylon, PEEK, PCTFE), polymères spéciaux sur demande. Élastomères : FKM, HNBR, EPDM. Joints toriques, élastomères spéciaux sur demande. |
| Drain | Raccords percés et filetés pour toutes les tailles |
| Évent | Raccords de ventilation percés et filetés pour les tailles ≥ DN150 (6″) et moins de DN150 sur demande |
| Injecteurs de graisse à tige | Inclus pour toutes les tailles |
| Injecteurs de graisse à siège | Inclus pour les tailles ≥ DN150 (6″) et moins DN150 sur demande |
| Points de levage | Y compris pour les dimensions ≥ DN150 (6″) ou sur les vannes de 250 kg minimum. |
| Pieds de support | Y compris pour les dimensions ≥ DN150 (6″) ou sur les vannes de 250 kg minimum. |
| Rallonge de tige | Non prévu pour ce modèle |
| Fonctionnement de la vanne | Levier, réducteur ou actionneur avec indicateur de position et dispositif de verrouillage |
| Essais des matériaux | Pression de maintien et Contrôle des pièces selon EN 10204 3.1 |
| Matériaux en service acide selon NACE MR0175, MR0103, ISO 15156 | |
| Contrôles non destructifs (CND) selon API 6D, ASME B16.34 | |
| Essais de vannes | Essais hydrostatiques et pneumatiques selon API 6D, ASME B16.34, ISO 5208 (autres sur demande) |
Conception : API 6D, API 6DSS, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292
Pression de conception : ASME B16.34, EN 1092-1, ISO 17292
Épaisseur de paroi du corps : ASME B16.34, ASME VIII Div. I, ISO 17292
Face à face : API 6D, ASME B16.10 Modèle long
Plage de températures : -29 °C à 200 °C (-20,2 °F à 392 °F)
Plage de pressions : PN20 (ANSI 150) à PN420 (ANSI 2500)
Plage de diamètres : DN15 (1/2″) à DN1400 (56″)
Raccordements d’extrémité : ASME B16.5 ≤ DN600 (24″) Brides RF, FF, RTJ
MSS-SP-44 = DN550 (22″) Brides RF, FF, RTJ
ASME B16.47 A ≥ DN650 (26″) Brides RF, FF, RTJ
ASME B16.25 Soudure bout à bout BW
Homologations :
Niveau d’intégrité de sécurité : SIL 3
Sécurité incendie : API 607, API 6FA, BS 6755, ISO 10497-5
Classification de zone : ATEX 94/9/CE
Directive sur les équipements sous pression : DESP 97/23/CE
Émissions fugitives : ISO 15848/1
Construction : API 6D, API 608
