Taille : 3″ (DN80) – 96″ (DN2400)
Pression : 150 lb – 600 lb / PN16 – PN100
Matériaux : WCB, WCC, WC6, WC9, C5, C12, C12A, LCB, LCC, LC1, LC3, CF8, CF8M, CF3, CF3M, CF8C
Milieu : Eau, huile, gaz, vapeur
Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province

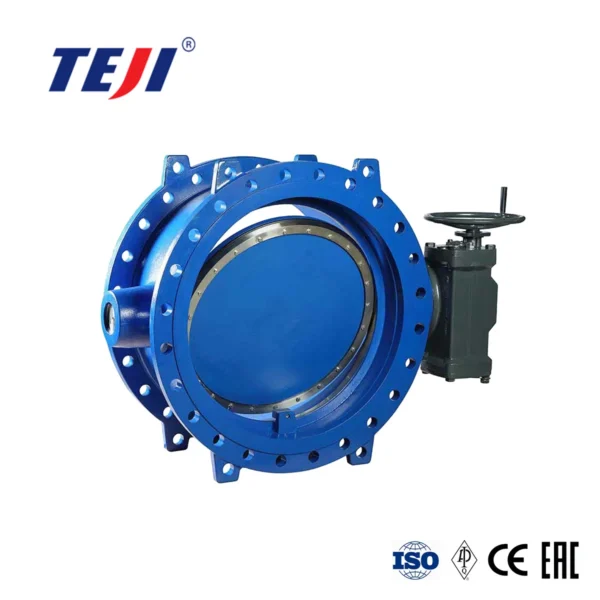

Vanne papillon à brides Vanne papillon à brides Dimensions : 3″ (DN80) – 96″ (DN2400) Pression : 150 lb – 600 lb / PN16 – PN100 Matériaux : WCB, WCC, WC6, WC9, C5, C12, C12A, LCB, LCC, LC1, LC3, CF8, CF8M, CF3, CF3M, CF8C Fluide : Eau, huile, gaz, vapeur
1) Conception et fabrication : API609 MSS SP-68
2) Face à face/bout à bout : ANSI B16.10
3) Dimensions des brides : ANSI B16.5A
4) Dimensions des soudures bout à bout : ANSI B16.25
5) Pression et température nominales : ANSI B16.34
6) Inspection et test : API598
| Nom de la pièce | Matériau | ||||||
| Corps | WCB | LCB | WC6 | CF8 | CF8M | CF3 | CF3M |
| Disque | WCB | LCB | WC6 | CF8 | CF8M | CF3 | CF3M |
| Tige | F6a | F304 | F6a | F304 | F316 | F304L | F316L |
| Siège/Bague de siège | PTFE/RPTFE/NYLON/DEVLON/PEEK ou MÉTAL | ||||||
| Garniture | Graphite/PTFE | ||||||
| Joint | Inox 304 + graphite/Inox 304 + graphite | ||||||
| Boulons/Écrous | B7/2H | L7/4 | B16/4 | B8/8 | B8M/8M | B8/8 | B8M/8M |
| Milieu approprié | W.O.G etc. | HNO3, CH3OOH etc. | |||||
| Température appropriée | -29~425 °C | -46~340 °C | -46~340 °C | -196~427 °C | -196~427 °C | -196~427 °C | -196~427 °C |
● Forme de raccordement : Bride
● Forme du joint : Joint forcé
● Pression de service : Haute pression (1,6 MPa < PN < 10,0 MPa)
● Matériau de la surface du joint : Joint dur métallique
● Application : Usage industriel, usage industriel de l’eau, usage domestique
● Pression : Classe 150 à Classe 1500
● Raccordement : Bride, Wafer, Soudure bout à bout
● Opérateur : Manuel, à engrenage
● Structure : Joint à trois excentriques
● Tige de vanne : Allongée
● Température de service : Moyenne température (120 °C < T < 450 °C)
● Corps de vanne : Moulé
● Dimensions : DN40 à DN2400
● Matériaux : CI, DI, CS SS
● Siège : Métal, PTFE, caoutchouc
● Code SH : 8481804090
