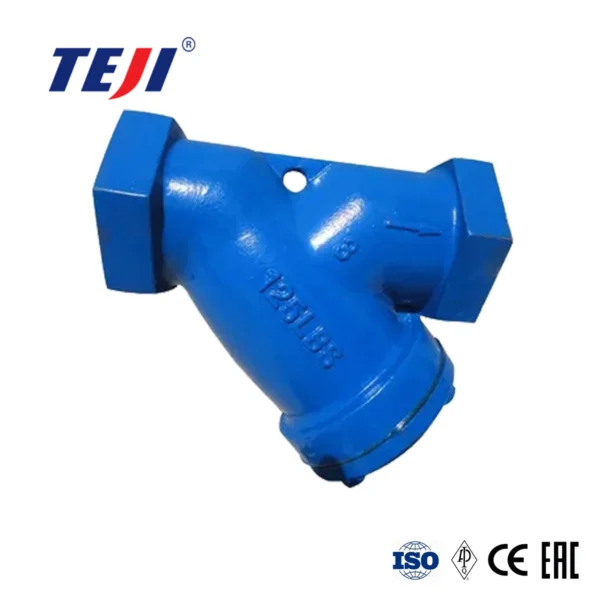

Crépine en Y moulée DIN

Vous êtes ici :

Crépine en Y moulée DIN

Informations sur les paramètres du produit

Category Crépine en Y

Exigences techniques relatives aux filtres en Y moulés DIN
1. Norme de conception : DIN EN13709-2003
2. Dimensions face à face : DIN EN588-1:1995.
3. Dimensions de la bride d’extrémité : DIN EN1092-1:2002.
4. Norme d’essai : DIN EN12266:2003.

Bureau

Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province

E-mail

[email protected]

HotLine

+86-577-67354000

Portefeuille de produits

Description du produit

EXIGENCES TECHNIQUES 1. Norme de conception : DIN EN13709-2003 2. Dimensions face à face : DIN EN588-1:1995 3. Dimensions de la bride d’extrémité : DIN EN1092-1:2002 4. Norme d’essai : DIN EN12266:2003 Le filtre en Y est un dispositif de transfert de fluide généralement installé à l’entrée des détendeurs, des soupapes de décharge et des vannes de régulation de niveau, afin d’éliminer les impuretés du fluide et des vannes et dispositifs de protection. Il est utilisé pour l’eau, le pétrole et le gaz.

Spécifications de performances

Pression nominale		1,6 MPa	2,5 MPa	4 MPa
Essai de pression	Essai d’intensité	2,4 MPa	3,75 MPa	6 MPa
	Essai du siège arrière	1,76 MPa	2,75 MPa	4,4 MPa
	Étanchéité Essai	1,76 MPa	2,75 MPa	4,4 MPa
	Essai au gaz	0,6 MPa	0,6 MPa	0,6 MPa
Température appropriée			-29~425 °C
Milieu approprié			W.O.G

Composants principaux et matériaux

Corps	GG GS-C25, CF8, CF8M
Boulon	A193 Gr. B7, A193 B8
Écrou	A194 Gr. 2H, A194 8
Capot	GG GS-C25, CF8, CF8M
Vis de bouchon	Inox 304
Écran	Inox 304
Joint	Graphite flexible + Inox 304

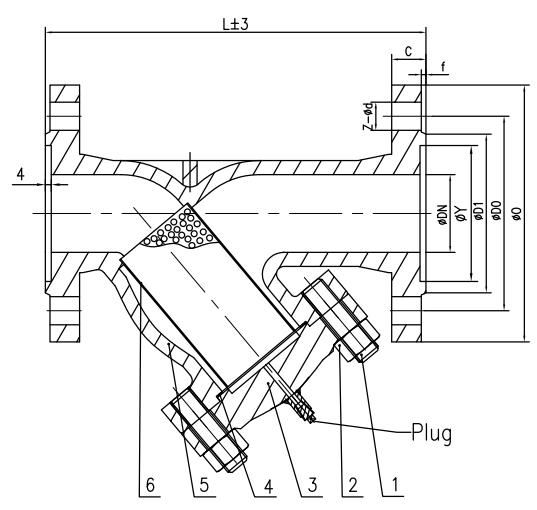

TAILLE DN	65	80	100	125	150	200	250	300	350	400
L	PN16	290	310	350	400	480	600	730	850	900	1100
PN25	290	310	350	400	480	600	730	850	900	1100
PN40	290	310	350	400	480	600	730	850	900	1100
D	PN16	185	200	220	250	285	340	405	460	520	580
PN25	185	200	235	270	300	360	425	485	555	620
PN40	185	200	235	270	300	375	450	515	580	660
D0	PN16	145	160	180	210	240	295	365	410	470	525
PN25	145	160	190	220	250	310	370	430	490	550
PN40	145	160	190	220	250	220	385	450	510	585
D1	PN16	122	138	158	188	212	268	320	378	428	490
PN25	122	138	162	188	218	278	335	395	450	505
PN40	122	138	162	188	218	285	345	410	465	535
c	PN16	18	20	20	22	22	24	26	28	30	32
PN25	22	24	24	26	28	30	32	34	38	40
PN40	22	24	24	28	28	34	38	42	46	50
f	PN16	3	3	3	3	3	3	3	4	4	4
PN25	3	3	3	3	3	3	3	4	4	4
PN40	3	3	3	3	3	3	3	4	4	4
z-∅d	PN16	8×18	8×18	8×18	8×18	8×22	12×22	12×26	12×26	16×26	16×30
PN25	8×18	8×18	8×22	8×22	8×26	12×26	16×30	16×30	16×33	16×36
PN40	8×18	8×18	8×18	8×18	8×26	12×30	16×33	16×33	16×36	16×39
Poids	PN16	22.0	32.0	48.0	68.0	189.0	300.0	/	/	/	/
PN25	22.0	32.0	48.0	68.0	189.0	300.0	/	/	/	/
