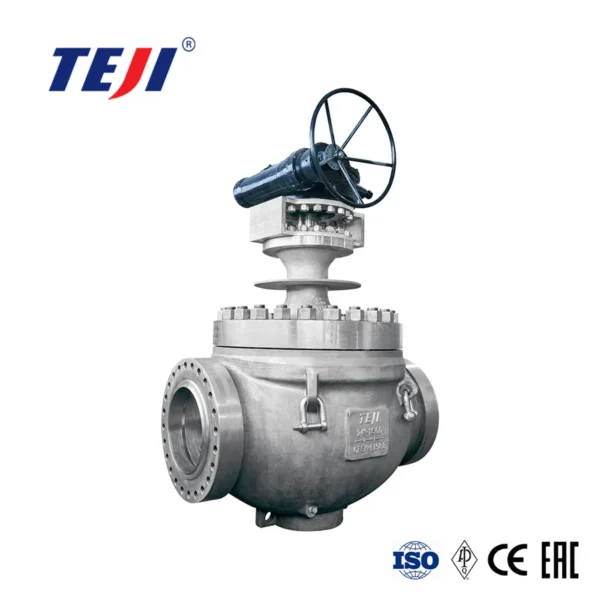

La vanne à boisseau sphérique cryogénique à entrée supérieure, en tant que composant marche/arrêt important dans le système de canalisation cryogénique, est un élément important de l’industrie pétrochimique, de la séparation de l’air et de l’industrie du gaz naturel.
Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province
1. Dimensions de la vanne : 1/2 po à 20 po (acier moulé) / 1/2 po à 36 po (forgé)
2. Classification applicable : ASME 150 lb à 1 500 lb
3. Température : jusqu’à -196 °C
4. Codes et normes : API, BS, ASME, ASTM
Conçu selon les normes BS5351, ASME B16.34 et ASME B16.25/16.5
5. Test d’étanchéité de l’enveloppe et du siège : API 598 et BS6364
6. Constructions :
Raccordement d’extrémité : Soudé par emboîtement, soudé bout à bout ou à bride
Chapeau allongé
Sphère à tourillon, sphérique flottante, passage intégral / passage réduit
Construction de sécurité incendie (certifiée TÜV)
Manuel ou motorisé (pneumatique, électrique ou hydraulique)
Conception unidirectionnelle/bidirectionnelle, double blocage et purge
1. La structure du robinet à boisseau sphérique à entrée supérieure permet une maintenance en ligne.
2. Conception du chapeau allongé.
3. Conception de la tige de vanne avec joint à charge active.
4. Conception spéciale du siège de vanne, étanchéité fiable, siège de vanne amovible.
5. Conception de décharge de surpression dans la cavité de vanne.
6. Conception anti-sédimentation de la tige.
7. Le chapeau allongé est doté d’un bac de récupération empêchant efficacement la condensation de s’écouler dans la couche isolante.
8. Fonction ignifuge, antistatique et anti-éjection de la tige.
| NOM DES PIÈCES | MATÉRIAU |
| CORPS | Acier forgé – ASTM A182-F304(L)/F316(L) – ASTM A351-CF8(M)/CF3(M) |
| CAPTUCHON | Acier forgé – ASTM A182-F304(L)/F316(L) – ASTM A351-CF8(M)/CF3(M) |
| SIÈGE | PCTFE / GRAPHITE |
| BILLE | ASTM A276-304(L) / 316(L)-(H.F) |
| TIGE | ASTM A276-304(L) / 316(L) |
| JOINT | GRAPHITE SPIRALE |
| JOINT D’ÉTANCHÉITÉ | GRAPHITE |
Toutes les pièces métalliques sont soumises à plus de deux traitements à froid profond avant finition ;
Toutes les tiges de soupape allongées (à l'exception des clapets anti-retour) sont fabriquées à partir de matériaux en alliage XM-19 ou Inconel718 hautes performances ;
Toutes les sphères sont trempées et rectifiées avec précision, avec une précision de surface de plus de 0,2 µm ;
Tous les joints à lèvre proviennent de marques internationales de première ligne ;
Toutes les surfaces d'étanchéité qui correspondent au joint à lèvre sont polies avec une technologie de précision pour obtenir une précision de surface de plus de 0,2 µm ;
Toutes les vannes cryogéniques de marque « TEJI » sont testées pour des performances à température normale et à basse température conformément aux normes internationales de l'industrie avant de quitter l'usine, et ne sont expédiées qu'après avoir réussi le test ;
Tous les joints des pièces d'emballage à tige allongée adoptent une structure combinée unique, qui peut non seulement garantir des performances d'étanchéité à long terme, mais également réduire le couple de commutation ;
Toutes les vannes inférieures à -101℃ (à l'exception des clapets anti-retour) sont équipées de plaques de refroidissement pour garantir efficacement que la température au fond de l'emballage est supérieure à 0℃ ; en même temps, elle peut empêcher efficacement l'eau condensée de geler sur le corps de la vanne.
