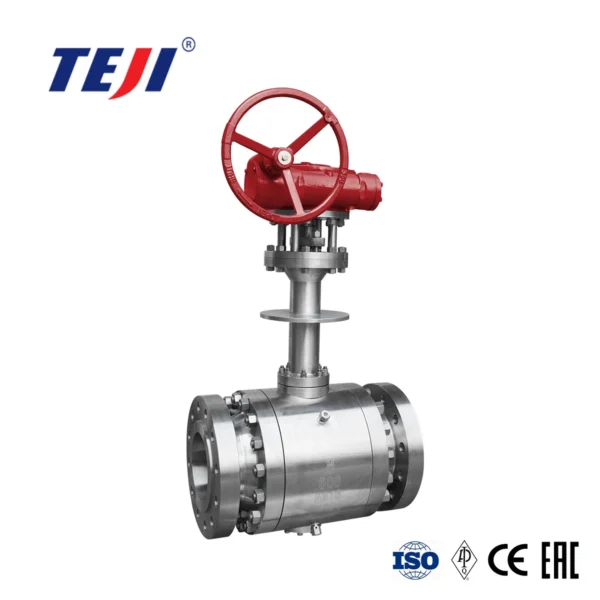

Cette vanne à boisseau sphérique peut fournir un mouvement d’ouverture et de fermeture plus rapide et convient aux applications de réservoirs de stockage ainsi qu’aux pompes cryogéniques, aux pipelines ou aux remorques basse pression où les fuites sont « nulles ».
Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province
1. Dimension de la vanne : 1/2” à 36” (acier moulé) / 1/2” à 48” (forgé)
2. Classification applicable : ASME 150 lb à 1 500 lb
3. Température : jusqu’à -196 °C
4. Codes et normes : API, BS, ASME, ASTM
5. Constructions :
Raccordement d’extrémité : à emboîtement soudé, à soudure bout à bout ou à bride
Chapeau long et allongé
Construction de sécurité incendie (certifiée par le TÜV)
Manuel ou motorisé (pneumatique, électrique ou hydraulique)
1. Toutes les pièces de la vanne dont la température de service est inférieure à -100 °C doivent être traitées cryogéniquement conformément à la réglementation en vigueur afin d’éviter la fragilité du matériau à basse température et les variations de volume dues au changement de phase du matériau à température cryogénique.

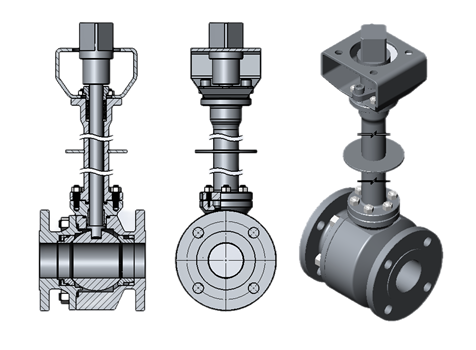

2. La structure à col long permet de maintenir la garniture à une température de service supérieure à 0 °C, empêchant ainsi toute réduction de l’étanchéité, voire toute défaillance, due à la basse température de service. Il est également pratique d’envelopper la vanne d’un matériau isolant pour éviter toute perte d’énergie frigorifique.
3. La vanne à boisseau sphérique flottante adopte une conception de joint de décharge de pression d’entrée/sortie, ce qui empêche efficacement toute augmentation anormale de la pression dans la cavité centrale due aux variations de température et garantit le fonctionnement sûr de la vanne et de la canalisation.
| NOM DES PIÈCES | MATÉRIAU |
| CORPS | Acier forgé – ASTM A182-F304(L)/F316(L) / Acier moulé – ASTM A351-CF8(M)/CF3(M) |
| CAPTUCHON | Acier forgé – ASTM A182-F304(L)/F316(L) / Acier moulé – ASTM A351-CF8(M)/CF3(M) |
| SIÈGE | PCTFE / GRAPHITE |
| BILLE | ASTM A276-304(L) / 316(L)-(H.F) |
| TIGE | ASTM A276-304(L) / 316(L) |
| JOINT D’ÉTANCHÉITÉ | GRAPHITE SPIRALE |
| GAINE DE PRESSE-ÉTOUPE | GRAPHITE |
Toutes les pièces métalliques sont soumises à plus de deux traitements à froid profond avant finition ;
Toutes les tiges de soupape allongées (à l'exception des clapets anti-retour) sont fabriquées à partir de matériaux en alliage XM-19 ou Inconel718 hautes performances ;
Toutes les sphères sont trempées et rectifiées avec précision, avec une précision de surface de plus de 0,2 µm ;
Tous les joints à lèvre proviennent de marques internationales de première ligne ;
Toutes les surfaces d'étanchéité qui correspondent au joint à lèvre sont polies avec une technologie de précision pour obtenir une précision de surface de plus de 0,2 µm ;
Toutes les vannes cryogéniques de marque « TEJI » sont testées pour des performances à température normale et à basse température conformément aux normes internationales de l'industrie avant de quitter l'usine, et ne sont expédiées qu'après avoir réussi le test ;
Tous les joints des pièces d'emballage à tige allongée adoptent une structure combinée unique, qui peut non seulement garantir des performances d'étanchéité à long terme, mais également réduire le couple de commutation ;
Toutes les vannes inférieures à -101℃ (à l'exception des clapets anti-retour) sont équipées de plaques de refroidissement pour garantir efficacement que la température au fond de l'emballage est supérieure à 0℃ ; en même temps, elle peut empêcher efficacement l'eau condensée de geler sur le corps de la vanne.
