La vanne papillon cryogénique fait référence à la vanne papillon qui peut être utilisée dans des conditions de température cryogénique.
Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province
1. Dimensions de la vanne : 2 po à 42 po
2. Classification applicable : ASME 150 lb à 900 lb
3. Température : Jusqu’à -196 °C
4. Codes et normes : API, BS, ASME, ASTM
Conception : BS6364, ASME B16.34 et ASME VIII
5. Test d’étanchéité de l’enveloppe et du siège : ISO15848, API622, API598, API6D, BS6364

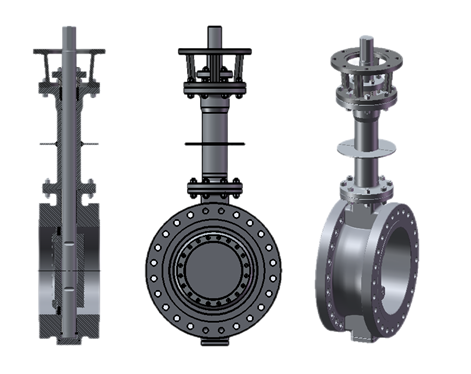

6. Constructions :
Raccordement d’extrémité : Soudé bout à bout ou à bride
Chapeau long et allongé
Construction de sécurité incendie
Manuel ou motorisé (pneumatique, électrique ou hydraulique)
1. Roulements d’arbre renforcés en acier inoxydable pour des cycles élevés et un fonctionnement fluide à haute température cryogénique.
2. Haute fiabilité : exigences de sécurité conformes à la norme CEI 61508.
3. Rotation du disque à triple décalage : assure une étanchéité parfaite sans frottement ni grippage.
4. Protection interne contre l’éclatement de l’arbre sous pression.
5. Sécurité incendie intégrée : construction en acier inoxydable et joint métallique assurant une sécurité incendie intégrée.
6. Faible couple de manœuvre, remplacement facile du siège de soupape et absence de limitation de course.
| NOM DES PIÈCES | MATÉRIAU |
| CORPS | – ASTM A351-CF8(M)/CF3(M) |
| CAPTUCHON | – ASTM A351-CF8(M)/CF3(M) |
| TIGE | ASTM A182-316 / Gr.660 |
| DISQUE | ASTM A351-CF8/A182 F316 |
| CAPTON ALLONGÉ | ASTM A351-CF3M)/ 316(L) |
| JOINT | GRAPHITE SPIRALE |
| GARNITURE DE PRESSE-ÉTOUPE | GRAPHITE |
Toutes les pièces métalliques sont soumises à plus de deux traitements à froid profond avant finition ;
Toutes les tiges de soupape allongées (à l'exception des clapets anti-retour) sont fabriquées à partir de matériaux en alliage XM-19 ou Inconel718 hautes performances ;
Toutes les sphères sont trempées et rectifiées avec précision, avec une précision de surface de plus de 0,2 µm ;
Tous les joints à lèvre proviennent de marques internationales de première ligne ;
Toutes les surfaces d'étanchéité qui correspondent au joint à lèvre sont polies avec une technologie de précision pour obtenir une précision de surface de plus de 0,2 µm ;
Toutes les vannes cryogéniques de marque « TEJI » sont testées pour des performances à température normale et à basse température conformément aux normes internationales de l'industrie avant de quitter l'usine, et ne sont expédiées qu'après avoir réussi le test ;
Tous les joints des pièces d'emballage à tige allongée adoptent une structure combinée unique, qui peut non seulement garantir des performances d'étanchéité à long terme, mais également réduire le couple de commutation ;
Toutes les vannes inférieures à -101℃ (à l'exception des clapets anti-retour) sont équipées de plaques de refroidissement pour garantir efficacement que la température au fond de l'emballage est supérieure à 0℃ ; en même temps, elle peut empêcher efficacement l'eau condensée de geler sur le corps de la vanne.
AMÉLIORATIONS :
