TESTS ET CERTIFICATIONS

Conformité aux normes d’inspection et d’essais API 6D, ISO 5208, API 598, BS6364 et MESC SPE 77-200

Sécurité au feu et essais au feu selon API 607/API6FA

Certification SIL 3 selon IEC 61508
Émissions fugitives selon ISO 15848
DESP 2014/68/UE Annexe III, Module H

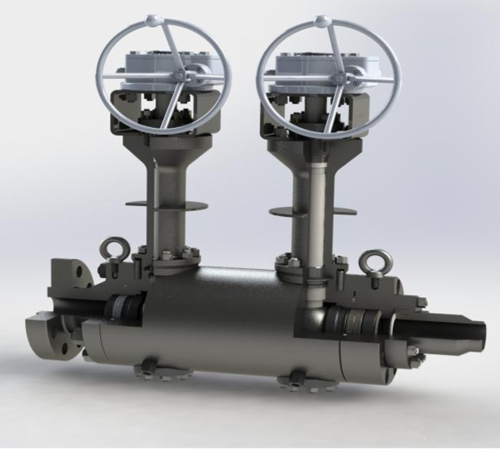

OÙ UTILISE-T-ON LES ROBINETS À DOUBLE OBTURATION ET PURGE ?

Les vannes à double isolement et purge sont couramment utilisées dans l’industrie pétrolière et gazière, mais peuvent également être utilisées dans d’autres secteurs où l’isolation des pipelines est essentielle et où l’absence de fuite est essentielle. Ces exigences sont souvent requises pour les systèmes haute pression, les fluides toxiques ou dangereux, et lorsque la maintenance et l’étalonnage de l’isolation sont nécessaires tout en assurant le fonctionnement du reste du système de tuyauterie. Il existe de nombreuses applications dans la production, le transport et le stockage de pétrole et de produits pétrochimiques offshore/onshore, en amont et en aval, ainsi que dans le traitement industriel du gaz naturel.

Plus précisément, les applications DBB incluent généralement des boucles de dérivation pour des instruments tels que des débitmètres ou des manomètres, qui doivent être étalonnés à intervalles réguliers. Elles isolent la pression en amont, fournissent un joint de secours et libèrent la pression captée pour l’extraction ou l’intervention en aval hors pression. Compte tenu de la nature de l’application, un second joint est souhaitable. Les fluides visqueux et corrosifs peuvent augmenter le colmatage et/ou la défaillance des joints. Une seconde vanne d’isolement améliore la sécurité lors des opérations de maintenance de routine. Il s’agit d’un exemple important pour comprendre la définition API et l’utilisation prévue du produit d’un fabricant. Les applications ci-dessus doivent être satisfaites par l’utilisation de vannes DIB, tandis que les vannes DBB, telles que les vannes à boisseau sphérique à tourillon avec joints auto-ventilateurs, présentent un risque de fuite du premier joint et d’obstruction de la soupape d’échappement. Cela peut amener la pression en amont à dépasser le ressort et à créer un second joint, ce qui peut à terme endommager ce dernier. Une solution courante consiste à utiliser une vanne à boisseau sphérique, à pointeau ou à soupape, à commande automatique, avec soupape d’échappement centrale.

En conclusion, il est important de bien comprendre les définitions utilisées pour prescrire le type de vanne, notamment en matière d’isolement de pression. L’utilisation appropriée de vannes de purge à double arrêt de grande taille (DBB et DIB) peut permettre d’obtenir un système de tuyauterie plus sûr et plus économique.
