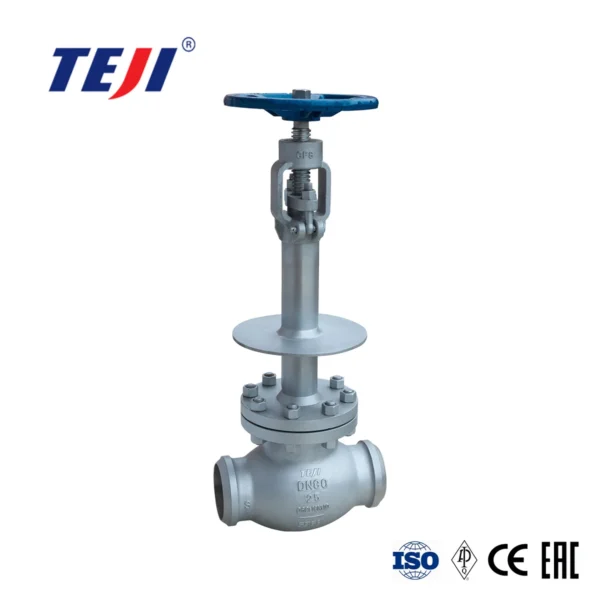

La vanne à globe cryogénique fait référence à une vanne dont le disque se déplace le long de la ligne centrale du siège de vanne.
Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province
1. Taille de la vanne : 2 à 24 po
2. Classification applicable : ASME 150 lb à 1 500 lb
3. Température : Jusqu’à -196 °C
4. Code et norme : BS, ASME, ASTM
Conception : BS6364, ASME B16.34 et ASME B16.25/16.5
5. Test d’étanchéité de l’enveloppe et du siège : ASME B16.34.

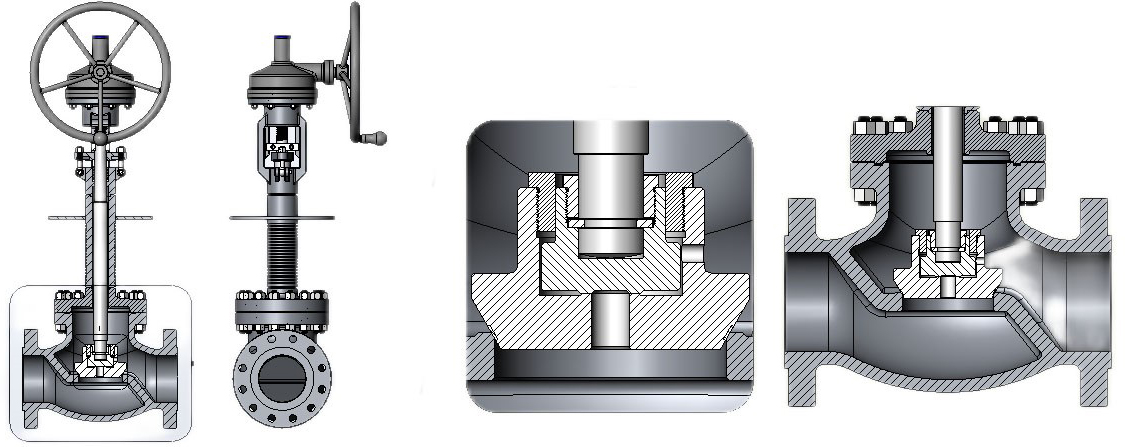

6. Constructions :
Raccordement d’extrémité : À brides, soudé bout à bout ou RTJ
Chapeau long et allongé
Opérateur : À engrenage
Conception à décompression (équilibrage de pression)
Conception antistatique / Sécurité incendie
1. Sa structure est plus simple que celle d’un robinet-vanne, et sa fabrication et son entretien sont plus faciles.
2. La surface d’étanchéité est résistante à l’usure et aux rayures, et offre une bonne étanchéité. Il n’y a pas de glissement relatif entre le disque et la surface d’étanchéité du corps de la vanne lors de l’ouverture et de la fermeture ; l’usure et les rayures sont donc minimes, l’étanchéité est excellente et la durée de vie est longue.
3. À l’ouverture et à la fermeture, la course du disque est faible, ce qui réduit la hauteur du robinet-vanne, mais augmente sa longueur.
4. Le moment d’ouverture et de fermeture est important, plus laborieux et plus long.
5. La résistance du fluide est importante, car le passage du fluide dans le corps de la vanne est tortueux, ce qui entraîne une résistance importante du fluide et une consommation d’énergie importante.
6. Le disque s’érode souvent à pleine ouverture.
| NOM DES PIÈCES | MATÉRIAU |
| CORPS | Acier moulé – ASTM A351-CF8(M)/CF3(M) |
| CAPTUCHON | Acier moulé – ASTM A351-CF8(M)/CF3(M) |
| SIÈGE | ASTM A276-304L(H.F) |
| DISQUE | ASTM A276-304(L)(H.F) / 316(L)(H.F) ou Équivalent |
| TIGE | ASTM A276-316(L) |
| JOINT | GRAPHITE SPIRALE |
| GAINE DE PRESSE-ÉTOUPE | GRAPHITE |

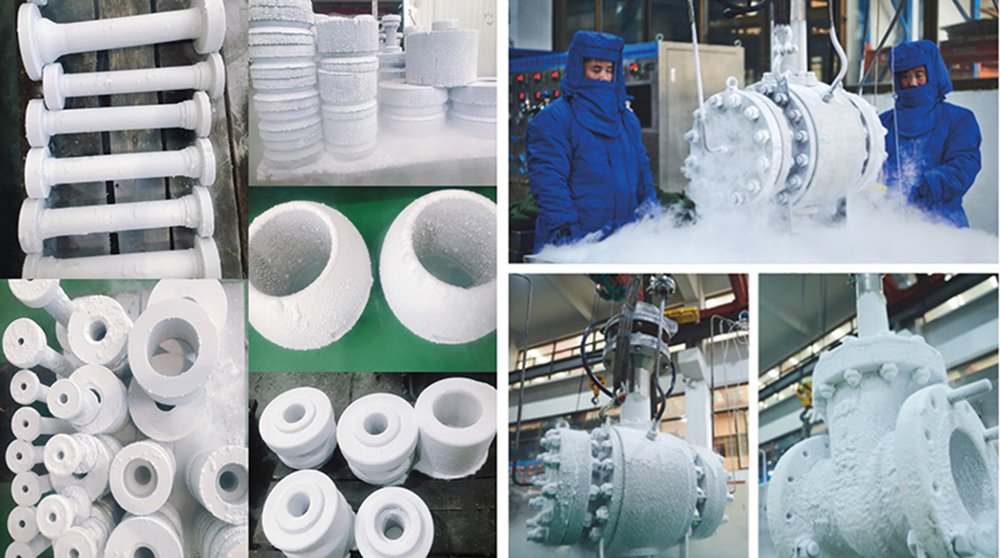

Toutes les pièces métalliques sont soumises à plus de deux traitements à froid profond avant finition ;
Toutes les tiges de soupape allongées (à l'exception des clapets anti-retour) sont fabriquées à partir de matériaux en alliage XM-19 ou Inconel718 hautes performances ;
Toutes les sphères sont trempées et rectifiées avec précision, avec une précision de surface de plus de 0,2 µm ;
Tous les joints à lèvre proviennent de marques internationales de première ligne ;
Toutes les surfaces d'étanchéité qui correspondent au joint à lèvre sont polies avec une technologie de précision pour obtenir une précision de surface de plus de 0,2 µm ;
Toutes les vannes cryogéniques de marque « TEJI » sont testées pour des performances à température normale et à basse température conformément aux normes internationales de l'industrie avant de quitter l'usine, et ne sont expédiées qu'après avoir réussi le test ;
Tous les joints des pièces d'emballage à tige allongée adoptent une structure combinée unique, qui peut non seulement garantir des performances d'étanchéité à long terme, mais également réduire le couple de commutation ;
Toutes les vannes inférieures à -101℃ (à l'exception des clapets anti-retour) sont équipées de plaques de refroidissement pour garantir efficacement que la température au fond de l'emballage est supérieure à 0℃ ; en même temps, elle peut empêcher efficacement l'eau condensée de geler sur le corps de la vanne.
