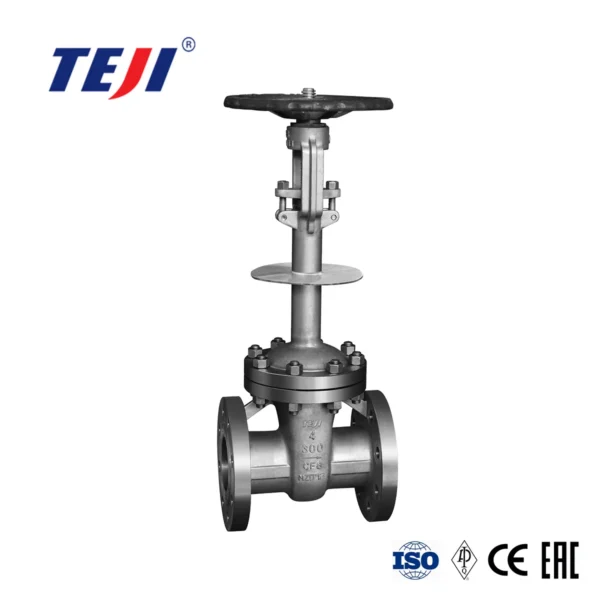

Il existe deux types de chapeaux pour les vannes à guillotine cryogéniques : le chapeau boulonné et le chapeau soudé.
Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province
1. Dimensions de la vanne : 2-1/2 po à 24 po
2. Classification applicable : ASME 150 lb à 1 500 lb
3. Température : Jusqu’à -196 °C
4. Code et norme : BS, ASME, ASTM
Conception : BS6364, ASME B16.34 et ASME B16.25/16.5
5. Test d’étanchéité de l’enveloppe et du siège : API 598 et BS6364
6. Constructions :
Raccordement d’extrémité : À brides, soudé bout à bout ou RTJ
Chapeau long et allongé
Opérateur : À engrenage
Conception à décompression (équilibrage de pression)
Conception antistatique / de sécurité incendie
Unidirectionnel / Bidirectionnel
1. Afin d’éviter toute augmentation anormale de la pression dans la cavité centrale, un orifice de décharge de pression est prévu à l’entrée du vérin.
2. La longueur supérieure du chapeau est déterminée en fonction de la température de fonctionnement de la vanne afin de garantir une étanchéité fiable de la garniture d’étanchéité.
3. Les matériaux de garniture, de joints et autres pièces sont sélectionnés de manière judicieuse en fonction de la température de fonctionnement.
4. La vanne à guillotine cryogénique contrôle rigoureusement la composition chimique du matériau et les indicateurs de performance mécanique, tels que la résistance aux chocs thermiques cryogéniques.
5. La vanne à guillotine cryogénique adopte une variété de normes de brides de tuyauterie et de types de surfaces d’étanchéité, adaptés à divers besoins d’ingénierie.
| NOM DE LA PIÈCE | MATÉRIAU |
| CORPS | Acier moulé – ASTM A351-CF8(M)/CF3(M) |
| CAPTUCHON | Acier moulé – ASTM A351-CF8(M)/CF3(M) |
| SIÈGE | SIÈGE SOUPLE : PCTFE-MÉTAL SIÈGE : ASTM A276-304L(H.F) |
| CALE | ASTM A276-304(L)(H.F) / 316(L)(H.F) ou équivalent |
| TIGE | ASTM A276-316(L) |
| JOINT | GRAPHITE ENROULÉ EN SPIRALE |
| JOINT D’ÉTANCHÉITÉ | GRAPHITE |
Toutes les pièces métalliques sont soumises à plus de deux traitements à froid profond avant finition ;
Toutes les tiges de soupape allongées (à l'exception des clapets anti-retour) sont fabriquées à partir de matériaux en alliage XM-19 ou Inconel718 hautes performances ;
Toutes les sphères sont trempées et rectifiées avec précision, avec une précision de surface de plus de 0,2 µm ;
Tous les joints à lèvre proviennent de marques internationales de première ligne ;
Toutes les surfaces d'étanchéité qui correspondent au joint à lèvre sont polies avec une technologie de précision pour obtenir une précision de surface de plus de 0,2 µm ;
Toutes les vannes cryogéniques de marque « TEJI » sont testées pour des performances à température normale et à basse température conformément aux normes internationales de l'industrie avant de quitter l'usine, et ne sont expédiées qu'après avoir réussi le test ;
Tous les joints des pièces d'emballage à tige allongée adoptent une structure combinée unique, qui peut non seulement garantir des performances d'étanchéité à long terme, mais également réduire le couple de commutation ;
Toutes les vannes inférieures à -101℃ (à l'exception des clapets anti-retour) sont équipées de plaques de refroidissement pour garantir efficacement que la température au fond de l'emballage est supérieure à 0℃ ; en même temps, elle peut empêcher efficacement l'eau condensée de geler sur le corps de la vanne.
