DESCRIPTION :

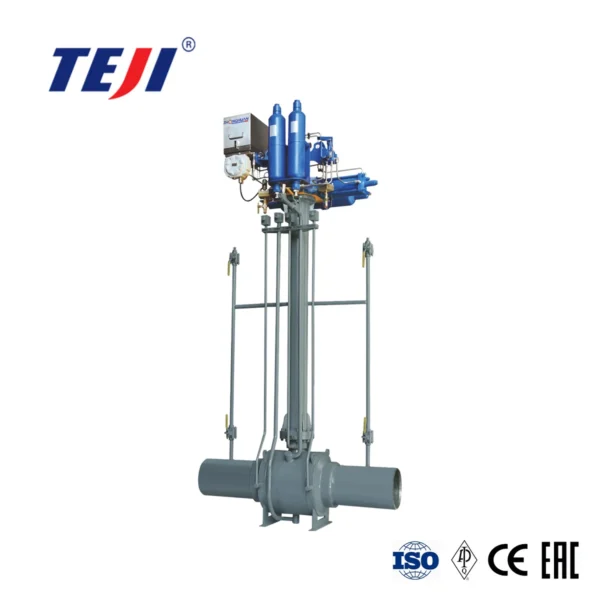

Les vannes à boisseau sphérique entièrement soudées sont principalement utilisées dans les canalisations de transport et de distribution de gaz (en milieu de ligne), notamment pour les installations souterraines et enterrées. La sphère est fixe et les sièges sont flottants, libres de se déplacer le long de l’axe de la vanne. La charge latérale générée par la pression agissant sur la sphère est absorbée par des roulements. À basse pression, l’étanchéité du siège est assurée par la poussée des ressorts agissant sur le siège. Lorsque la pression augmente, la pression du fluide pousse les sièges contre la sphère, ce qui renforce l’étanchéité.

CARACTÉRISTIQUES ET AVANTAGES

Étanchéité en amont À basse pression, le contact siège-sphère est maintenu par des ressorts Belleville. À des pressions plus élevées, le contact siège-sphère est renforcé par la pression de la canalisation. La décharge interne automatique de la pression du corps évite toute accumulation dangereuse de pression. Toute pression supérieure d’environ 200 psi à la pression de la canalisation en aval éloigne le siège aval de la sphère, permettant ainsi à la pression de se relâcher dans la canalisation. Bagues de siège rotatives. La fonction exclusive de siège rotatif est standard sur les vannes à boisseau sphérique entièrement soudées TEJI de 350 mm (14 po) et plus. Les deux sièges pivotent de 15 degrés à chaque fermeture de la vanne, exposant ainsi un nouveau point de pincement de manière uniforme. Usure répartie du siège Le point de pincement est la zone de l’insert du siège qui subit une vitesse accrue lorsque la vanne est fermée et ouverte sans siège. C’est là que le joint de siège subit l’usure la plus importante et, dans la plupart des vannes, là où commence une fuite. La rotation de la bague de siège répartit l’usure du point de pincement sur l’ensemble du joint de siège, augmentant ainsi la durée de vie du siège. Prévention des dépôts Dans certaines applications, des dépôts nocifs peuvent s’accumuler autour de la bague de siège. Cela peut entraîner le collage du siège et une mauvaise étanchéité. Les vannes à boisseau sphérique entièrement soudées TEJI, dotées d’un siège rotatif exclusif, sont capables de supporter ces conditions d’utilisation plus difficiles. La rotation du siège empêche toute accumulation ou dissout les dépôts existants. Joints de tige Joints Delta et Des joints à lèvre en PTFE sont intégrés dans la partie supérieure de la tige. Le PTFE est un matériau à faible frottement et inaltérable, résistant aux explosions de décompression rapides. La plupart des tailles de vannes sont équipées d’un dispositif d’injection de produit d’étanchéité pour assurer une étanchéité secondaire. La sphère supportée par tourillon permet Un fonctionnement à faible couple Quelles que soient la taille ou la pression nominale, chaque vanne à boisseau sphérique entièrement soudée TEJI est montée sur tourillon. Les tiges forgées haute résistance sont logées dans des paliers en acier inoxydable imprégnés de PTFE pour un fonctionnement en douceur. Les tiges montées sur tourillon absorbent la poussée de la pression de la conduite, évitant ainsi tout frottement excessif entre la sphère et les sièges. Ainsi, même à pleine pression de service nominale, le couple de fonctionnement reste faible. Double blocage et purge Que ce soit en position complètement ouverte ou complètement fermée, la pression de chaque côté de la sphère est bloquée par le siège. La cavité du corps peut alors être purgée ou vidangée par l’orifice du corps. Lors du blocage et de la purge d’une vanne à boisseau sphérique entièrement soudée TEJI, les opérations suivantes peuvent être réalisées : Test d’intégrité de la vanne Lorsque le corps de la vanne est purgé, l’intégrité du joint de siège est vérifiée. Ce test peut être effectué vanne ouverte ou fermée avant toute intervention de maintenance. La vérification de l’intégrité de la vanne permet d’éviter toute fuite imprévue. Joint de siège secondaire Le système d’injection de produit d’étanchéité offre un moyen simple et rapide de rétablir l’étanchéité en cas d’endommagement des surfaces d’étanchéité par un corps étranger. Ce système peut également être utilisé pour le rinçage régulier du siège lorsque cela est nécessaire.
