Port de conversion ou port intégral
Vis et étrier extérieurs (OS&Y)
Presse-étoupe auto-alignant en deux parties
Joint spiralé en graphite captif
Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province
Conv. Passage ou passage intégral
Vis et étrier extérieurs (OS&Y)
Presse-étoupe auto-alignant en deux parties
Joint spiralé en graphite capté
Siège arrière intégré
Extrémités à souder par emboîtement selon ASMS 16.11
Extrémités filetées (NPT) selon ANSI/ASME B1.20.1
NACE MR-01-75
Autres finitions
Autres matériaux de carrosserie
Sièges soudés
Corps allongé
API-602
BS 5352
ANSI B16.34
API-598
MSS SP-25

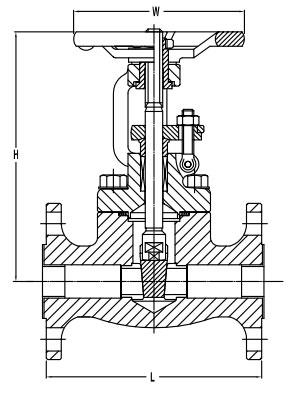

| NPS | Conv. | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | |
| Plein | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
| L | 4-1/4 (108) | 4-1/2 (117) | 5 (127) | 5-1/2 (140) | 6-1/2 (165) | 7 (178) | 7 (178) | |
| H (OUVERT) | 7 (180) | 7-1/4 (182) | 8-1/2 (216) | 9-1/2 (240) | 9-3/4 (246) | 11-1/4 (283) | 13-1/4 (333) | |
| L | 4 (100) | 4 (100) | 5 (125) | 6-1/4 (160) | 6-1/4 (160) | 7 (180) | 8-3/4 (220) | |
| Poids | 9,9 (4,5) | 11,2 (5,1) | 18,0 (8,2) | 24,2 (11) | 27,5 (12,5) | 44,7 (20,3) | 44,9 (20,4) | |
| NPS | Conv. | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | |
| Plein | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
| L | 5-1/2 (140) | 6 (152) | 6-1/2 (165) | 7.00 (178) | 7-1/2 (190) | 8-1/2 (216) | 8-1/2 (216) | |
| H (OUVERT) | 7 (180) | 7-1/4 (182) | 8-1/2 (216) | 9-1/2 (240) | 9-3/4 (246) | 11-1/4 (283) | 13-1/4 (333) | |
| W | 4 (100) | 4 (100) | 5 (125) | 6-1/4 (160) | 6-1/4 (160) | 7 (180) | 8-3/4 (220) | |
| Poids | 13,6 (6,2) | 13,6 (6,2) | 20,5 (9,3) | 30,8 (14) | 34,1 (15,5) | 51,5 (23,4) | 49,4 (22,4) | |
| NPS | Conv. | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | |
| Plein | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
| L | 6-1/2 (165) | 7,50 (190) | 8,50 (216) | 9 (229) | 9,50 (241) | 11,50 (292) | 11,50 (292) | |
| H (OUVERT) | 6-1/2 (166) | 6-3/4 (169) | 7-1/2 (193) | 9 (230) | 9-3/4 (246) | 11-1/4 (283) | 13-1/4 (333) | |
| W | 4 (100) | 4 (100) | 5 (125) | 6-1/4 (160) | 6-1/4 (160) | 7 (180) | 8-3/4 (220) | |
| Poids | 15,2 (6,9) | 16,3 (7,4) | 22,9 (10,4) | 35,6 (16,2) | 38,5 (17,5) | 62,3 (28,3) | 56 (25,4) | |

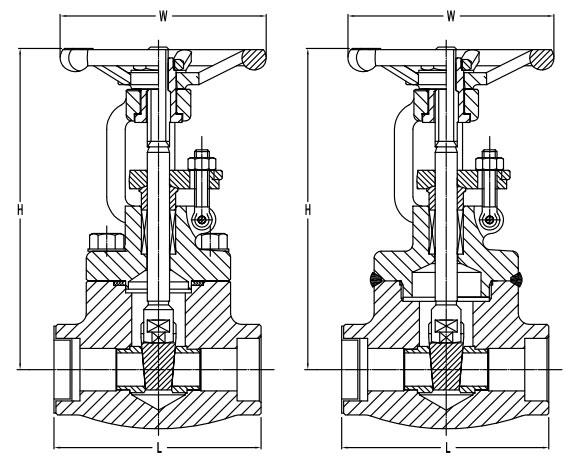

| NPS | Conv. | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | |
| Plein | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
| L | 3 (79) | 3 (79) | 3-5/8 (92) | 4-3/8 (111) | 4-3/4 (120) | 4-3/4 (120) | 5-1/2 (140) | 7 (178) | |
| H (OUVERT) | 6-1/2 (166) | 6-1/2 (166) | 6-3/4 (169) | 7-3/4 (193) | 9 (230) | 9-3/4 (246) | 11 (283) | 13 (332) | |
| W | 4 (100) | 4 (100) | 4 (100) | 5 (125) | 6-1/2 (160) | 6-1/2 (160) | 7 (180) | 8 (200) | |
| Poids | Boulonné | 5,3 (2,4) | 5,1 (2,3) | 5,7 (2,6) | 9,9 (4,5) | 13,0 (5,9) | 15,8 (7,2) | 24,6 (11,2) | 41,4 (18,8) |
| Soudé | 5,3 (2,4) | 5,3 (2,4) | 5,9 (2,7) | 10,1 (4,6) | 13,4 (6,1) | 16,3 (7,4) | 25,1 (11,4) | 42,0 (19,1) | |
| NPS | Conv. | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | |
| Plein | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 | ||
| L | 3 (79) | 4-1/4 (111) | 4-1/4 (111) | 4-1/4 (111) | 4-3/4 (120) | 4-3/4 (120) | 5-1/2 (140) | 7 (178) | |
| H (OUVERT) | 6-1/2 (166) | 6-3/4 (170) | 7-1/2 (193) | 9 (230) | 9-3/4 (246) | 11-1/4 (283) | 12-3/4 (325) | 13-1/4 (334) | |
| W | 4 (100) | 5 (125) | 5 (125) | 6-1/4 (160) | 6-1/4 (160) | 7 (180) | 7-3/4 (200) | 7-3/4 (200) | |
| Poids | Boulonné | 5,3 (2,4) | 10,3 (4,7) | 10,3 (4,7) | 15,0 (6,8) | 19,8 (9) | 27,3 (12,4) | 38,5 (17,5) | 41,4 (18,8) |
| Soudé | 5,3 (2,4) | 10,6 (4,8) | 10,6 (4,8) | 15,2 (6,9) | 20,2 (9,2) | 27,7 (12,6) | 38,9 (17,7) | 42,0 (19,1) | |
AMÉLIORATIONS :
