Clapet anti-retour forgé à chapeau boulonné

Informations sur les paramètres du produit

Le clapet anti-retour à chapeau boulonné ouvre et ferme automatiquement les disques en fonction du débit du fluide afin d’empêcher tout reflux. Il existe deux types de clapets : clapets à battant et clapets à levée.

Bureau

Anfeng Industrial Zone, Oubei Town, Yongjia County, Zhejiang Province

E-mail

[email protected]

HotLine

+86-577-67354000

Description du produit

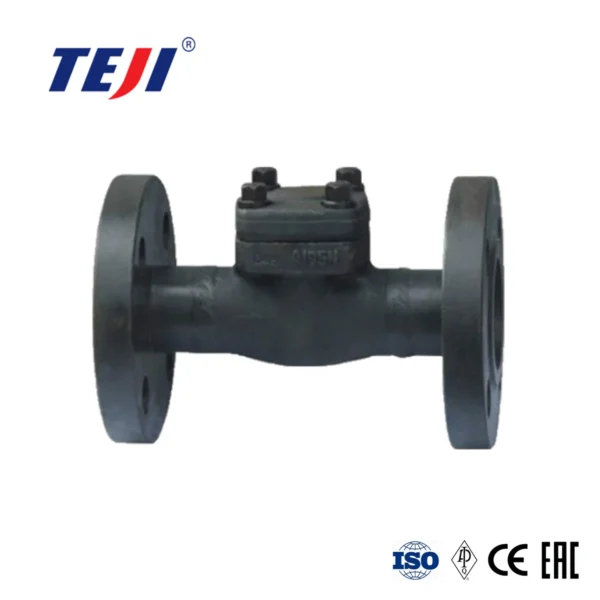

Le clapet anti-retour forgé à chapeau boulonné appartient à la catégorie des vannes automatiques. Également appelé clapet anti-retour unidirectionnel ou vanne d’isolement, il ouvre et ferme automatiquement les disques en fonction du débit du fluide afin d’empêcher tout reflux. Il se divise en clapets anti-retour à battant et clapets anti-retour à levée. La combinaison de clapets anti-retour et de soupape assure une isolation de sécurité.

CARACTÉRISTIQUES

Structure compacte et raisonnable, étanchéité fiable et excellentes performances ;
Petite taille et poids léger ;
Large champ d’application ;
Le disque de la vanne se ferme rapidement et se déplace avec sensibilité ;
L’impact de fermeture est faible et les coups de bélier sont difficiles à obtenir ;
Le canal d’écoulement est dégagé et la résistance du fluide est faible.

CRITÈRES D’APPLICATION

Conception : API602/ASME 16.34/BS 5352

Essai de pression : API 598/EN12266

Extrémités de bride : ASME B16.5/EN1092

Extrémités à souder par emboîtement SW : ASME B16.11

Extrémités à souder bout à bout BW : ASME B16.25

Extrémités filetées NPT : ASME B1.20.1

Remarque : Les dimensions finales peuvent être fabriquées selon les exigences du client.

PRESSION NOMINALE

CLASSE 800

CLASSE 1500

CLASSE 2500

SPÉCIFICATIONS

Gamme de dimensions : 1/2″ à 2″ (DN15 à DN50)

Pression nominale : 150 lb à 2500 lb

MATÉRIAUX OPTIONNELS

Acier au carbone : ASTM A105, ASTM A350, ASTM LF2

Acier inoxydable : ASTM A182 F304, ASTM A182 F304L, ASTM A182 F316, ASTM A182 F316L

Acier duplex : ASTM A182 F51, ASTM A182 F55, ASTM A182 F53

Acier allié : ASTM A182 F1, ASTM A182 F5, ASTM A182 F5A, ASTM A182 F9, ASTM A182 F11, ASTM A182 F22

AVIS

Ne laissez pas le clapet anti-retour supporter le poids de la tuyauterie. Les clapets anti-retour de grande taille doivent être soutenus indépendamment afin de les protéger de la pression générée par la tuyauterie.

Veillez à ce que le sens d’écoulement du fluide soit le même que celui indiqué par la flèche sur le corps du clapet lors de l’installation.
