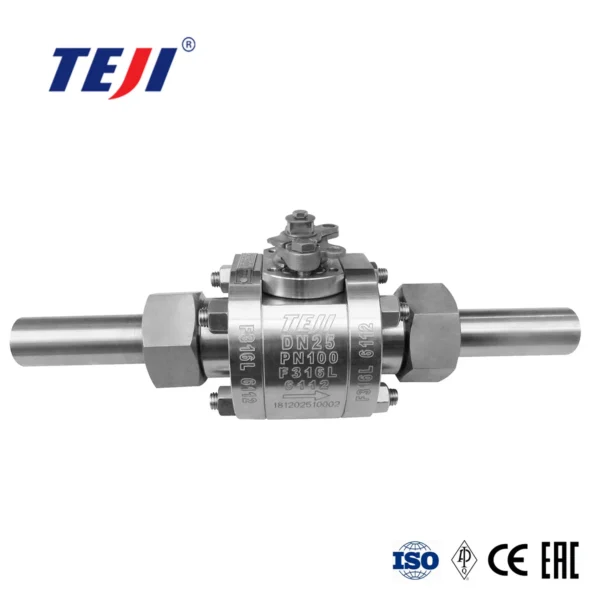

CARACTÉRISTIQUES STRUCTURELLES :

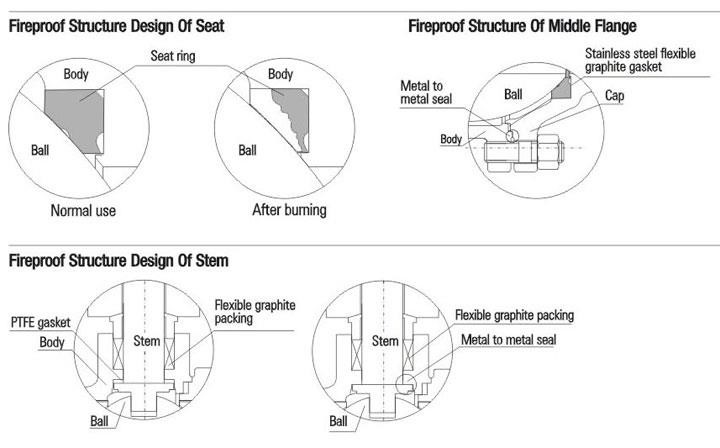

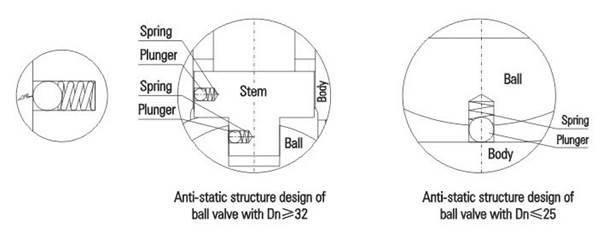

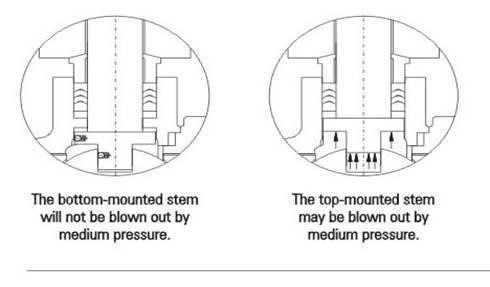

1. Conception spéciale du siège La vanne à boisseau sphérique flottante adopte une structure à joint torique flexible. Lorsque la pression du fluide est faible, la surface de contact entre le joint et la bille est plus petite. Ainsi, l’étanchéité est améliorée au point de contact entre le joint et la bille, garantissant une étanchéité fiable. Lorsque la pression du fluide est élevée, la surface de contact entre le joint et la bille s’agrandit grâce à la déformation élastique du joint, ce qui lui permet de supporter une poussée du fluide plus importante sans être endommagé. 2. Conception ignifuge En cas d’incendie pendant l’utilisation de la vanne, le siège en PTFE ou autre matériau non métallique se décompose ou s’endommage sous l’effet de températures élevées, ce qui entraîne des fuites plus importantes. Le joint torique ignifuge est placé entre la bille et le siège. Après la combustion du siège, le fluide pousse rapidement la bille vers le joint métallique en aval, formant ainsi une structure d’étanchéité métal-métal auxiliaire, permettant de contrôler efficacement les fuites de la vanne. De plus, le joint d’étanchéité de la bride centrale est constitué d’un joint métallique enroulé, garantissant l’étanchéité même à haute température. La structure ignifuge du robinet à boisseau sphérique flottant est conforme aux normes API 607, API 6FA et BS 6755, entre autres. 3. Étanchéité fiable de la tige de vanne La tige est munie d’un épaulement à sa base afin d’éviter toute projection par le fluide, même dans des conditions extrêmes telles qu’une augmentation anormale de la pression à l’intérieur de la cavité de la vanne, une défaillance du presse-étoupe, etc. De plus, pour éviter toute fuite après un incendie, une butée est placée au contact de l’épaulement de la tige et du corps, formant ainsi un siège d’étanchéité inversé. La force d’étanchéité de ce joint inversé augmente avec l’augmentation de la pression du fluide, garantissant ainsi une étanchéité fiable de la tige sous différentes pressions, évitant ainsi les fuites et la propagation des accidents. La tige adopte une structure d’étanchéité en V. Cette garniture transforme efficacement la force de pression et la force moyenne du presse-étoupe en force d’étanchéité de la tige. Selon les besoins de l’utilisateur, un mécanisme de pression de garniture à ressort à disque peut être adopté pour accroître la fiabilité de l’étanchéité de la garniture de tige. 4. Structure antistatique La vanne à boisseau sphérique est dotée d’une structure antistatique et adopte un dispositif de décharge d’électricité statique pour former un canal statique directement entre la sphère et le corps, ou via la tige. L’électricité statique produite par le frottement lors de l’ouverture et de la fermeture de la sphère et du siège est ainsi évacuée dans la canalisation, évitant ainsi les incendies et les explosions causés par des étincelles statiques et garantissant la sécurité du système. 5. Prévention du verrouillage et des erreurs de fonctionnement La vanne à boisseau sphérique manuelle peut être verrouillée par un verrou en position d’ouverture ou de fermeture complète. La pièce de positionnement d’ouverture et de fermeture à 90° avec trou de verrouillage est conçue pour éviter les dysfonctionnements de la vanne dus à la manipulation de la poignée par des personnes non opératrices. Elle peut également empêcher l’ouverture et la fermeture de la vanne, ainsi que d’autres accidents causés par les vibrations de la canalisation ou des facteurs imprévisibles. Elle est particulièrement efficace pour les applications inflammables, notamment pour les pipelines de pétrole, de produits chimiques et médicaux inflammables et explosifs, ainsi que pour les tubes de terrain. La partie de la tête de la tige qui accueille la poignée est plate. À l’ouverture de la vanne, la poignée est parallèle à la canalisation, garantissant ainsi l’absence d’erreurs d’ouverture et de fermeture. b) Face à face : Norme du fabricant.
