Les clapets anti-retour sont divisés en clapets à battant et clapets à levée.
Un clapet anti-retour est une vanne dont l’ouverture et la fermeture sont constituées d’un disque rond. Ce dernier agit par son propre poids et la pression du fluide pour bloquer le reflux du fluide. Il s’agit d’une vanne automatique.
Le mode de mouvement du disque est divisé en deux types : à levée et à oscillation.
Un clapet anti-retour à levée est similaire à un robinet à soupape, à l’exception de la tige qui entraîne le disque.

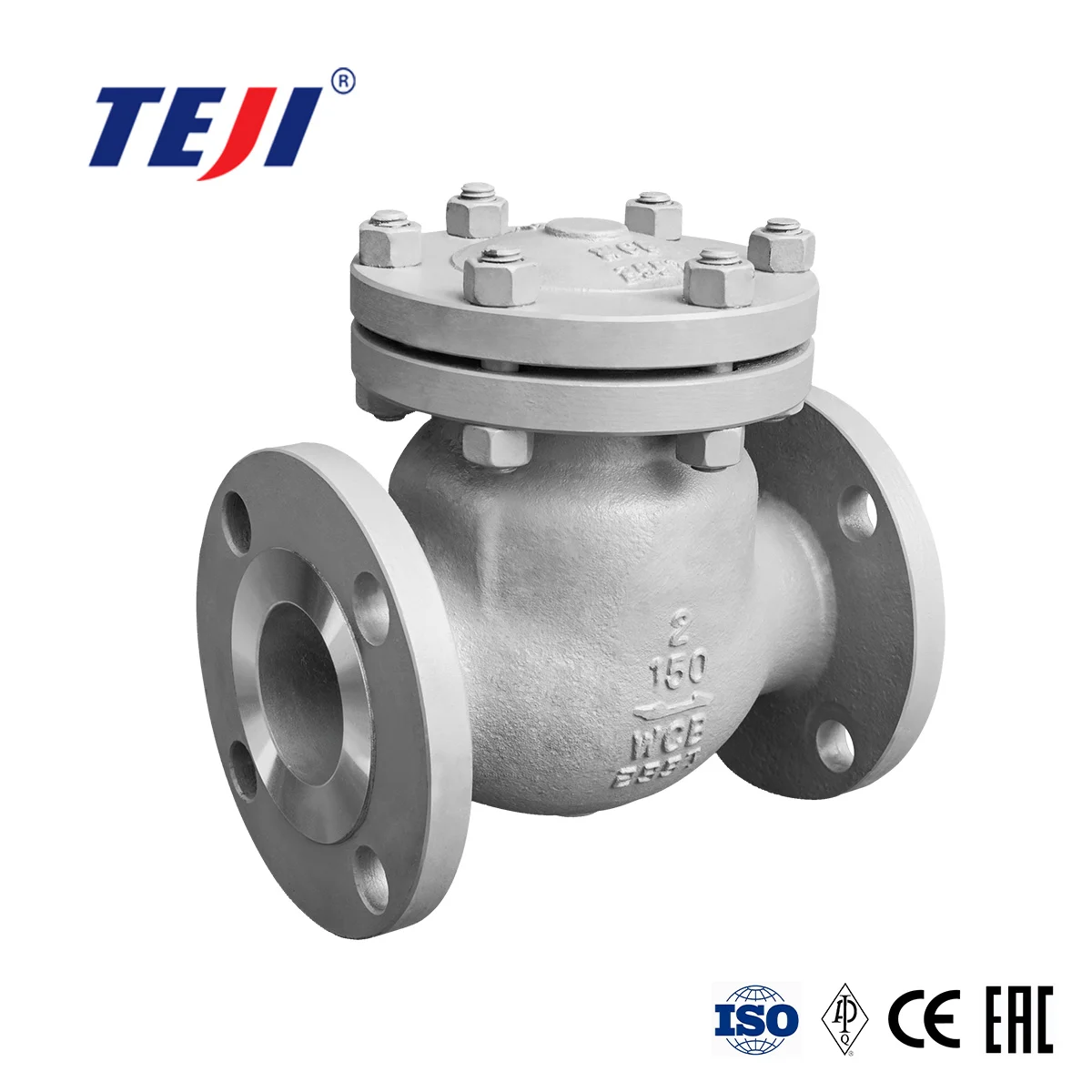

Le fluide entre par l’entrée (côté inférieur) et sort par la sortie (côté supérieur). Lorsque la pression d’entrée est supérieure à la somme du poids du disque et de la résistance à l’écoulement, le clapet s’ouvre. Dans le cas contraire, il se ferme lorsque le fluide reflue. Un clapet anti-retour à battant est doté d’un disque incliné qui tourne autour de l’arbre. Son principe de fonctionnement est similaire à celui d’un clapet à levée. Le clapet anti-retour est souvent utilisé comme clapet de fond de pompe pour empêcher le retour d’eau. Il est utilisé en combinaison avec un robinet à soupape, qui peut jouer un rôle d’isolation de sécurité. L’inconvénient est que la résistance est grande et l’étanchéité est mauvaise à la fermeture.
Présentation de la vanne
L’organe d’ouverture et de fermeture de la vanne est la vanne, dont le mouvement est perpendiculaire à la direction du fluide. La vanne sert de vanne d’arrêt. Lorsqu’elle est complètement ouverte, le canal d’écoulement est rectiligne et la perte de charge est minimale. Selon la forme de l’élément d’étanchéité, les vannes à opercule sont souvent classées en plusieurs types : vanne à opercule, vanne à opercule plate, vanne à double disque parallèle, vanne à double disque à opercule, etc. Les vannes à opercule sont généralement adaptées aux conditions de fonctionnement où des ouvertures et fermetures fréquentes ne sont pas nécessaires et où la vanne est maintenue complètement ouverte ou complètement fermée. Elles ne sont pas adaptées à une utilisation comme régulateur ou étrangleur. Différents matériaux peuvent être utilisés pour différents fluides tels que l’eau, la vapeur, l’huile, l’acide nitrique, l’acide acétique, les agents oxydants, l’urée, etc.
Les dispositifs d’entraînement comprennent un volant, un engrenage conique, un entraînement électrique ou pneumatique, etc.
Une vanne à soupape est une vanne dont la pièce de fermeture se déplace linéairement le long de l’axe du siège. La course d’ouverture ou de fermeture de la tige étant relativement courte et la fonction d’arrêt très fiable, et la variation de l’ouverture du siège étant proportionnelle à la course du clapet, elle est particulièrement adaptée à la régulation du débit. Elle peut être utilisée pour l’arrêt, la régulation et l’étranglement de conduites de fluides tels que l’eau potable, les eaux usées, la construction, l’alimentation, l’électricité, la médecine, la métallurgie, le textile, l’énergie, etc. La vanne à soupape est généralement raccordée à la conduite par bride ou par soudure. Les dispositifs d’entraînement optionnels incluent : volant, engrenage conique, entraînement électrique, pneumatique, etc.
Les clapets anti-retour, également appelés clapets unidirectionnels ou clapets anti-retour, s’ouvrent et se ferment automatiquement sous l’effet de la force générée par le flux du fluide dans la canalisation. Ce sont des vannes automatiques. Les clapets anti-retour sont utilisés dans les réseaux de canalisations. Leurs principales fonctions sont d’empêcher le reflux du fluide, la rotation inverse de la pompe et de son moteur d’entraînement, et la libération du fluide dans le réservoir. Les clapets anti-retour peuvent également être utilisés sur les canalisations alimentant des systèmes auxiliaires, où la pression peut dépasser celle du réseau principal.
Les principaux clapets anti-retour produits par BTL sont des clapets à battant et des clapets à levée.
