La bille est une sphère dotée d’un canal circulaire pour la fermeture et l’ouverture des pièces. La rotation de la bille avec la tige de la vanne permet d’obtenir la tête de vanne.
La vanne à bille est l’un des types de vannes à la croissance la plus rapide ces dernières années, avec une rotation de 90 degrés.
La vanne à bille était autrefois utilisée pour la coupure de la conduite principale, la distribution et le changement de direction du fluide. Une simple rotation de 90 degrés et un très faible couple suffisent pour la fermer hermétiquement.
La vanne à bille est particulièrement adaptée aux vannes de commutation et de coupure, à l’exception des vannes à bille en V. Sa principale caractéristique est sa structure compacte, sa facilité d’utilisation et d’entretien. Elle est adaptée à l’eau, aux solvants, aux acides, au gaz naturel et à d’autres fluides courants. Elle convient également aux fluides soumis à des conditions de fonctionnement difficiles, tels que l’oxygène, le peroxyde d’hydrogène, le méthane et l’éthylène.
Présentation de la vanne
Les robinets à tournant sphérique à entrée par le haut TEJI sont conçus et fabriqués spécialement pour les applications d’oléoducs et de gazoducs. Tous les robinets à tournant sphérique à tourillon TEJI sont fabriqués dans notre usine certifiée API pour une excellente résistance à la corrosion et une excellente étanchéité à haute et basse pression. TEJI propose une variété de matériaux pour répondre à vos besoins critiques, de l’acier au carbone à l’acier inoxydable duplex en passant par l’Inconel, avec des dimensions disponibles de 2″ à 24″ en classe ANSI 150-600.

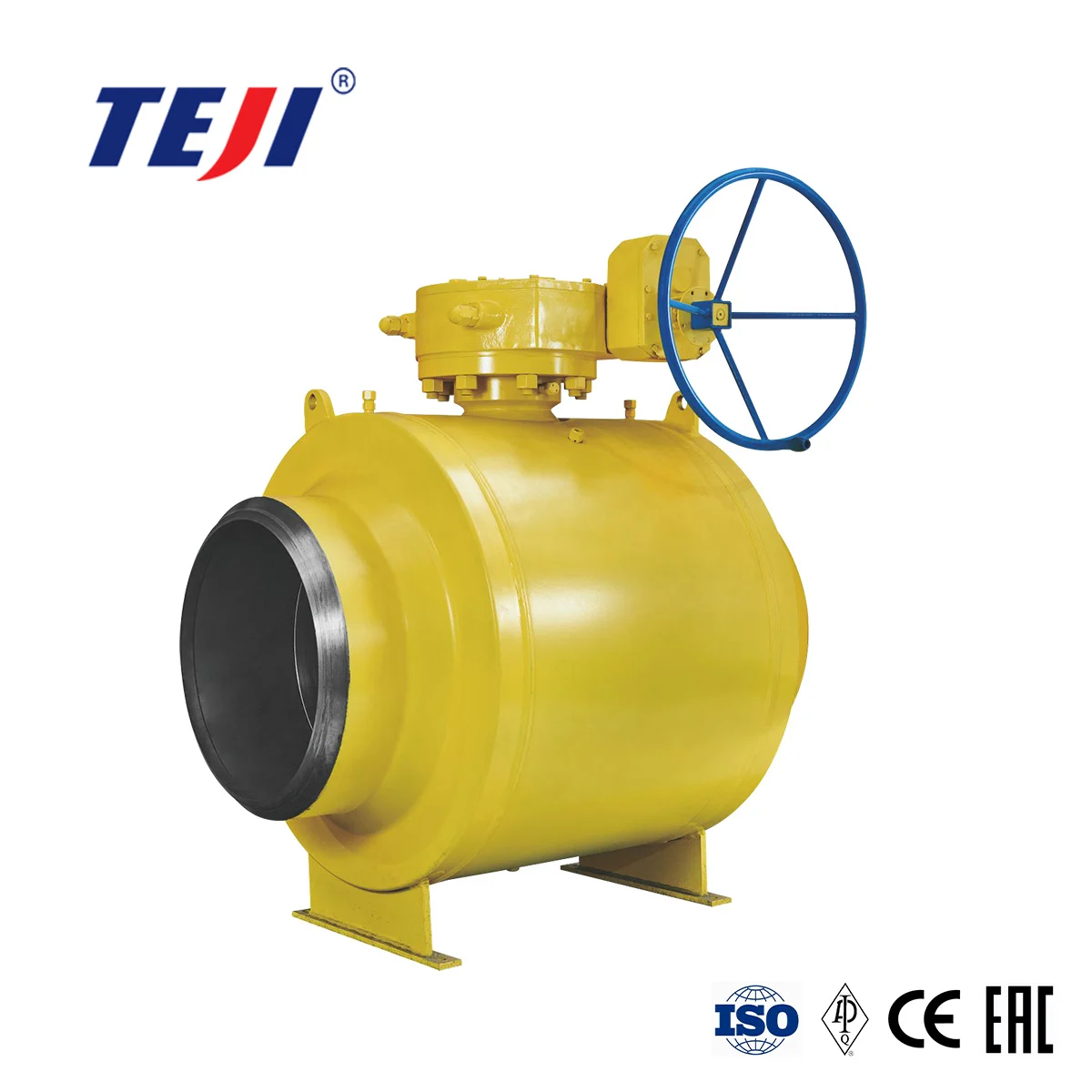

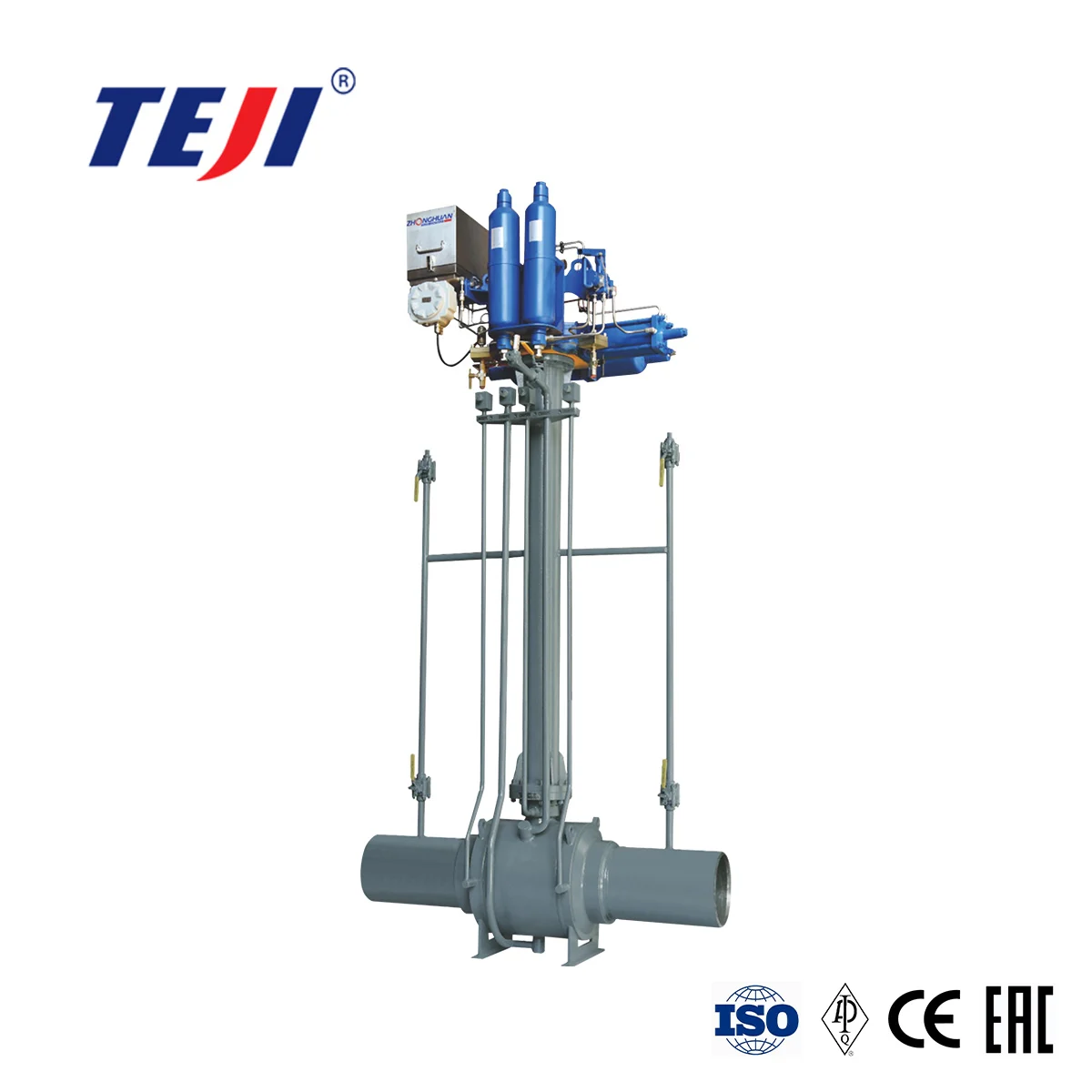

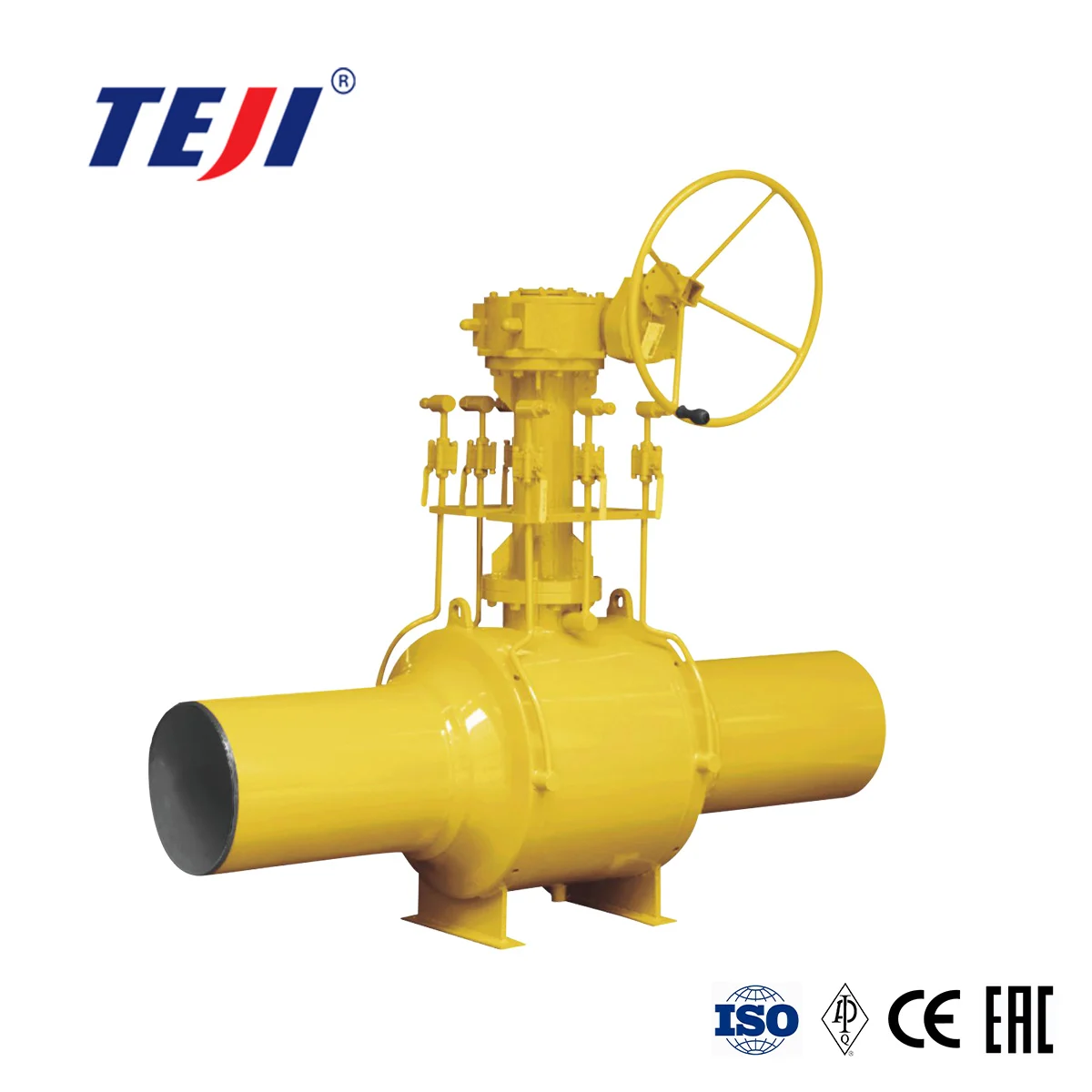

Les vannes à boisseau sphérique entièrement soudées sont principalement utilisées dans les pipelines de transport et de distribution de gaz (en milieu de ligne), notamment pour les installations souterraines. La sphère est fixe et les bagues de siège sont flottantes et libres de se déplacer le long de l’axe de la vanne.
La charge latérale générée par la pression exercée sur la sphère est absorbée par des roulements.
À basse pression, l’étanchéité du siège est assurée par la poussée des ressorts agissant sur le siège. Lorsque la pression augmente, la pression du fluide pousse les bagues de siège contre la sphère, ce qui renforce l’étanchéité.
Vanne à boisseau sphérique flottante avec bille flottante (non fixée par un tourillon) à l’intérieur du corps. Celle-ci se déplace vers l’aval et appuie fermement contre le siège sous moyenne pression pour garantir une étanchéité optimale. Cette vanne à boisseau sphérique flottante présente une structure simple et une bonne étanchéité, mais le matériau du siège doit résister à la charge, car la pression d’étanchéité est supportée par le siège. Faute de matériaux de siège haute performance, la vanne à boisseau sphérique flottante est principalement utilisée pour les applications à moyenne et basse pression.

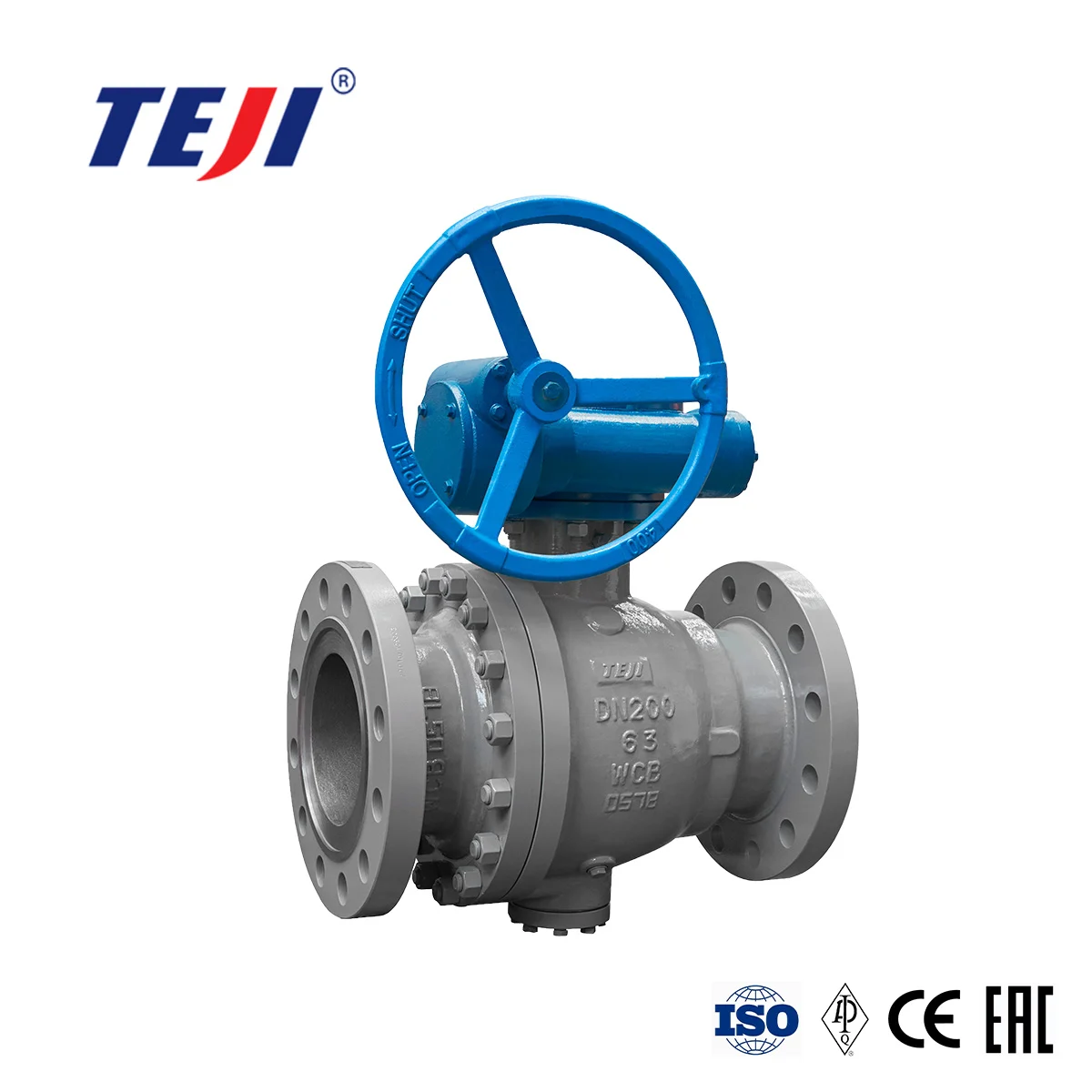

La vanne à boisseau sphérique Turnnion est une nouvelle génération de vanne à boisseau sphérique hautes performances, adaptée aux canalisations longue distance et aux canalisations industrielles générales. Sa robustesse, sa sécurité et sa résistance aux environnements difficiles ont été spécialement étudiées dès la conception, et elle est adaptée à divers fluides, corrosifs et non corrosifs.
La vanne à boisseau sphérique est un type de vanne largement utilisé, elle présente plusieurs avantages importants, dont les principaux sont les suivants :
La force de résistance à l'écoulement de la vanne à boisseau sphérique est très faible, le passage complet est presque sans force de résistance à l'écoulement, ce qui permet au fluide de traverser la vanne avec une résistance minimale, améliorant ainsi l'efficacité du système.
La structure est simple, comparée à d'autres types de vannes, petit volume, poids léger, ce qui est non seulement facile à transporter et à installer, mais réduit également les coûts de fabrication.
Les robinets à boisseau sphérique offrent d'excellentes performances d'étanchéité. La plupart de leurs sièges sont fabriqués en matériaux élastiques tels que le polytétrafluoroéthylène, souvent appelé joint souple. En général, l'étanchéité de ce joint souple est facilement garantie, la précision d'usinage et la rugosité de la surface d'étanchéité étant faibles. De plus, les deux surfaces d'étanchéité du robinet à boisseau sphérique sont isolées du fluide, qu'elles soient complètement ouvertes ou fermées, ce qui évite leur érosion par le fluide.
Le fonctionnement de la vanne à boisseau sphérique est très simple, il suffit de la faire pivoter de 90 degrés pour terminer l'ouverture ou la fermeture de l'action, non seulement accélère l'opération, mais est également facile à contrôler à distance.
La structure est simple, la bague d'étanchéité est généralement active, ce qui rend le démontage et le remplacement très pratiques, simplifie le processus de maintenance.
Les vannes à boisseau sphérique conviennent à une large gamme d'applications, de 1/2" à 40", pour les environnements à vide poussé comme à haute pression. Elles peuvent également être utilisées dans des milieux contenant des particules solides en suspension.
Les vannes à boisseau sphérique se divisent principalement en deux types : les vannes à boisseau sphérique flottantes et les vannes à boisseau sphérique à tourillon. Les premières sont de conception simple et économiques, mais leur couple de manœuvre est supérieur à celui des vannes à boisseau sphérique à tourillon de même diamètre. En général, les vannes à boisseau sphérique flottantes sont utilisées pour les vannes de petit et moyen diamètre. À l’inverse, les vannes à boisseau sphérique à tourillon sont relativement plus chères et leur couple de manœuvre est plus faible. Par conséquent, les vannes de plus grand diamètre sont généralement conçues selon la structure des vannes à boisseau sphérique à tourillon. TEJI recommande à ses clients de consulter le tableau suivant, présentant les structures des vannes à boisseau sphérique pour chaque pression nominale, afin de les aider à choisir leur vanne. Le champ d’application des vannes à boisseau sphérique à étanchéité métal-métal et à boisseau sphérique flottant est plus restreint en raison de leur couple de manœuvre plus important.
En ce qui concerne le robinet à tournant sphérique à tourillon, si les clients n’ont pas d’exigence particulière, il est suggéré que TEJI prenne une décision en fonction de sa propre technique de traitement pour utiliser la structure d’un corps en deux ou trois pièces. Généralement, TEJI adopte une conception de corps en deux pièces pour le robinet à tournant sphérique ≤ DN350 (NPS14) et une conception en trois pièces pour le robinet à tournant sphérique ≥ DN400 (NPS16).
Il existe deux types de structures de conception pour les vannes à boisseau sphérique à étanchéité métal sur métal : les structures haute température et les structures à température générale.
Les clients doivent les préciser lors de la commande.
